Komplett belysningskit

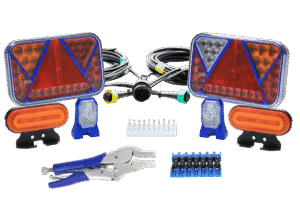

Valeryds kompletta belysningskit gör det enkelt och säkert att montera belysningen på en släpvagn. Allt du behöver finns i vårt belysningkit och du behöver inte skarva eller skruva några kablar, utan allt kopplas ihop med bajonettkontakter och smartkabel. Ett belysningpaket innehåller följande:

  • Huvudkabel med släpvagnskontakt
  • 2 x baklampor
  • 2 x sidomarkeringslampor
  • 2 x positionslampor
  • smartkablar med kopplingar
  • upphängningsclips
  • tång
  • plastband

Här hittar du våra belysningskit

Bygga ihop ditt eget belysningskit

Du kan även själv sätta ihop ditt belysningskit genom att välja en lampsats, som du kan komplettera med rätt kabel.

Här hittar du våra lampsatser

Instruktion

Titta på bilden och följ instruktionen nedan:

Koppling av belysningskit

Gör så här:

Börja fäst huvudkabeln från stickkontakten (1). Överbliven kabel kan fästas under chassit (2).

De två bajonettkopplingarna kopplas till baklamporna. Gul=vänster (3) och grön=höger (4).

Från bajonettkopplingarna går smartkablar. Dessa drar man fram till positionsljusen som fästes fram på släpet (5 och 6).

För att montera sidomarkeringsljusen (7 och 8) användes smartkablar som skarvas med hjälp av smartclips och smartclipstången i den långa smartkabeln. Skyltbelysning (9) och övrig belysning som önskas, skarvas på samma sätt.

Viktigt:

  • Skarva ej i huvudkabeln!
  • Koppla ur eventuell direktjordning i chassit som är vanligt på äldre fordon.
